Триггер 74HC74
Артикул: A_ячейка_12 xxnn
-
11,20 руб.
- Остаток: 8 шт.
- Вес: 0.01 кг.
-
11,20 руб.
74HC74 — это популярная микросхема логики, которая содержит два независимых D-триггера. Она используется в цифровой схемотехнике для временного хранения данных (1 бит на триггер), построения счетчиков, делителей частоты и схем защиты от дребезга контактов. [1, 2, 3]
Основные технические характеристики
Как устроена и где применяется

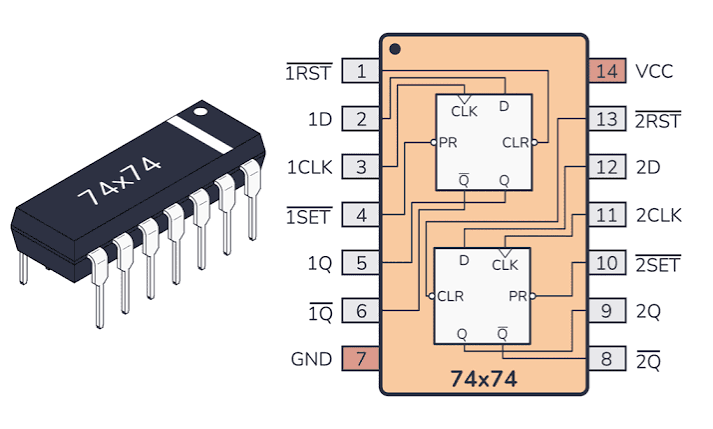

Каждый из двух триггеров имеет информационный вход (D), тактовый вход (C), прямые и инверсные выходы, а также независимые входы асинхронной установки (Set) и сброса (Reset).
Микросхема повсеместно применяется:
Основные технические характеристики
- Логическое семейство: CMOS (высокоскоростная КМОП).
- Напряжение питания: от 2 до 6 В.
- Тип триггеров: D-типа (срабатывают по переднему фронту тактового импульса).
- Максимальная тактовая частота: около 76 МГц (при 5 В).
- Корпус: чаще всего выпускается в DIP-14 или SOIC-14. [1, 2, 3, 4, 5]
Как устроена и где применяется
Каждый из двух триггеров имеет информационный вход (D), тактовый вход (C), прямые и инверсные выходы, а также независимые входы асинхронной установки (Set) и сброса (Reset).
Микросхема повсеместно применяется:
- Для создания делителей частоты (например, деление тактового сигнала на 2).
- Для устранения «дребезга» механических кнопок.
- В схемах сдвиговых регистров и простой памяти.
